- 產品名稱：UBDS UBD系列系列（雙色）筒體式玻璃板液位計
- 瀏覽：
- 添加時間：2016-03-27 09:43:34
- 推薦度：
一、概述
UBDS系列雙色筒體式玻璃板液位計、UBD系列筒體式玻璃板液位計適用于石油、化工等工業在生產過程中各種開口或承壓容器內介質的液位指示。UBD系列雙色筒體式玻璃板液位計特別適用于無色透明介質。是水液氨、輕油、液化氣等介質測量的理想選擇。由于該該儀表的主體部分為管材，所以單臺儀表就具有較大的指示范圍，對要求指示范圍大，而設備又不允許多開孔的場合，使用該儀表比較適應。
二、特點
儀表不存在堵塞、滲漏問題
儀表流通孔徑大，液位反應靈敏
結構簡單，讀數直觀、可靠
測量范圍大，安裝維修方便
三、結構原理
UBDS 系列雙色筒體式玻璃板液位計的雙色原理是光線在不同介質中有不同折射性和反射特性，并借助濾色片使這種特性呈某種顏色。從而達到外觀液相呈黑色，氣相呈紅色，即雙色顯示。氣液分界極為清晰。以?xún)x表上、下端安裝法蘭與容器對應法蘭連接，構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。儀表頂端帶有M14×1.5的內螺紋孔，為便于取樣、清洗或檢修時排放殘液，下端裝有G1/2外螺紋和排污閥。測量范圍L大于 3000 mm 在 L(中間) 加支承件，支承件和連接法蘭相同。
四、主要技術參數
1、測量范圍:500~6500mm
2、工作壓力:1.6、2.5、4.0MPa
3、工作溫度：180℃
4、聯接法蘭標準:JB/T82.2-94,DN25、PN1.6,2.5或JB/T82.2-94,DN25、PN4.0MPa,凸面法蘭其它法蘭標注如GJ、GB、ANSI等請設計部門或用戶注明。
5、伴熱蒸汽壓力：≤0.6MPa
6、蒸汽夾套接頭：G1/2外螺紋

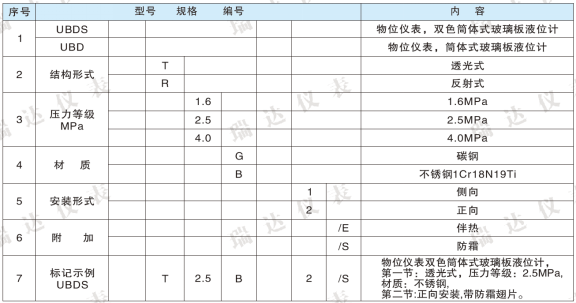

五、型號、標記含義
